Aký je vplyv priemeru cievky na výkon vypínacej cievky solenoidu?

Aký je vplyv priemeru cievky na výkon vypínacej cievky solenoidu?

Ako dodávateľ vypínacích solenoidových cievok som bol svedkom kritickej úlohy, ktorú hrá priemer cievky pri určovaní výkonu týchto základných komponentov. Vypínacie solenoidové cievky sa používajú v širokej škále aplikácií, od elektrických ističov až po priemyselné stroje, kde sú zodpovedné za rýchle a spoľahlivé ovládanie mechanického mechanizmu. V tomto blogovom príspevku sa ponorím do rôznych spôsobov, akými môže priemer cievky ovplyvniť výkon vypínacej cievky solenoidu.

1. Sila magnetického poľa

Magnetické pole generované cievkou solenoidu je priamo úmerné počtu závitov drôtu a prúdu pretekajúceho cievkou. Významnú úlohu však zohráva aj priemer cievky. Väčší priemer cievky má vo všeobecnosti za následok slabšie magnetické pole v strede cievky za predpokladu, že počet závitov a prúd zostanú konštantné. Je to preto, že siločiary magnetického poľa sa pri zväčšovaní priemeru rozprestierajú na väčšej ploche.

Matematicky je sila magnetického poľa (B) vo vnútri solenoidu daná vzorcom (B=\mu_0 nI), kde (\mu_0) je permeabilita voľného priestoru, (n) je počet závitov na jednotku dĺžky a (I) je prúd. Keď sa priemer zväčší, počet závitov na jednotku dĺžky sa zníži, ak je celkový počet závitov pevný. V dôsledku toho sa intenzita magnetického poľa v strede solenoidu znižuje.

V praktických aplikáciách môže slabšie magnetické pole viesť k pomalším dobám aktivácie alebo zníženiu výstupnej sily. Napríklad v ističi nemusí byť vypínací solenoid s veľkým priemerom schopný vyvinúť dostatočnú silu na rýchle otvorenie kontaktov, čo môže viesť k elektrickým poruchám alebo poškodeniu zariadenia.

2. Odpor a spotreba energie

Odpor cievky solenoidu je určený odporom drôtu, dĺžkou drôtu a plochou prierezu drôtu. Dĺžka drôtu súvisí s počtom závitov a obvodom cievky. So zvyšujúcim sa priemerom cievky sa zvyšuje aj dĺžka drôtu potrebná na vykonanie daného počtu závitov.

Odpor (R) drôtu je daný vzorcom (R = \rho\frac{l}{A}), kde (\rho) je odpor materiálu drôtu, (l) je dĺžka drôtu a (A) je plocha prierezu drôtu. Zväčšenie priemeru cievky vedie k zväčšeniu dĺžky drôtu, čo zase zvyšuje odpor cievky.

Podľa Ohmovho zákona (V = IR) má pre dané napätie (V) za následok zvýšenie odporu (R) pokles prúdu (I). Pretože spotreba energie (P) cievky je daná vzťahom (P=VI = I^{2}R), spotreba energie sa môže zvýšiť alebo znížiť v závislosti od vzťahu medzi zmenou prúdu a odporu. Vo všeobecnosti môže cievka s väčším priemerom vyžadovať viac energie na dosiahnutie rovnakej intenzity magnetického poľa ako cievka s menším priemerom.

3. Odvod tepla

Vytváranie tepla v cievke elektromagnetu je výsledkom energie rozptýlenej v odpore drôtu. Ako už bolo spomenuté, cievka s väčším priemerom môže mať vyšší odpor, čo môže viesť k väčšej tvorbe tepla. Okrem toho sa povrchová plocha cievky zväčšuje s priemerom, čo môže ovplyvniť rýchlosť rozptylu tepla.

Väčšia plocha umožňuje efektívnejší prenos tepla do okolitého prostredia. Ak je však rýchlosť generovania tepla príliš vysoká, zväčšená plocha nemusí byť dostatočná na efektívne rozptýlenie tepla. To môže viesť k prehriatiu cievky, čo môže zhoršiť výkon solenoidu a dokonca spôsobiť poškodenie izolácie drôtu.

4. Mechanické hľadiská

Priemer cievky má vplyv aj na mechanickú konštrukciu vypínacieho solenoidu. Cievka s väčším priemerom môže vyžadovať viac miesta, čo môže byť limitujúcim faktorom v aplikáciách, kde je priestor na prvom mieste. Okrem toho väčšia veľkosť môže zvýšiť hmotnosť solenoidu, čo môže byť problémom v aplikáciách, kde je hmotnosť kritickým faktorom, ako napríklad v aplikáciách v letectve alebo v automobiloch.

Na druhej strane cievka s väčším priemerom môže poskytnúť viac priestoru pre mechanické komponenty, ktoré interagujú so solenoidom, ako je piest alebo kotva. To môže potenciálne zlepšiť mechanickú stabilitu a spoľahlivosť solenoidu.

5. Aplikácia – Špecifické úvahy

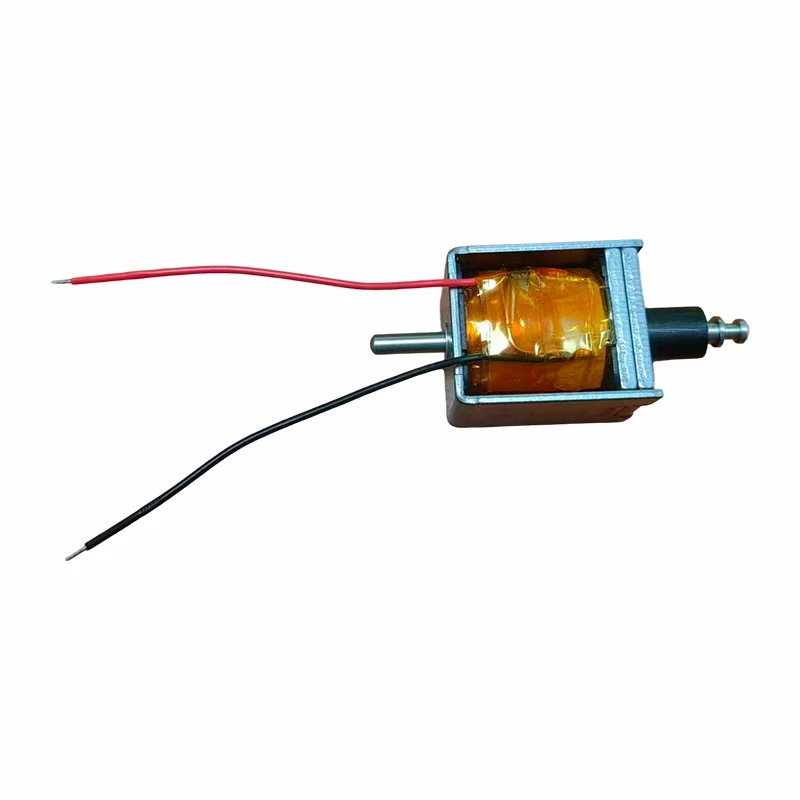

Vplyv priemeru cievky na výkon vypínacej solenoidovej cievky sa môže líšiť v závislosti od konkrétnej aplikácie. Napríklad vElektromagnet vozidlaaplikácie, priestor a hmotnosť sú často kritickými faktormi. Menší priemer cievky môže byť výhodný na zníženie celkovej veľkosti a hmotnosti solenoidu. Avšak v aplikáciách, kde je potrebný vysoký výstup sily, ako naprElektromagnet ovládaný zámkomaleboElektromagnet pre parný ventilaplikácií, môže byť potrebná cievka s väčším priemerom na vytvorenie požadovanej intenzity magnetického poľa.

Na záver, priemer cievky má významný vplyv na výkon vypínacej cievky solenoidu. Pri navrhovaní alebo výbere vypínacej solenoidovej cievky je nevyhnutné zvážiť kompromisy medzi intenzitou magnetického poľa, odporom, spotrebou energie, rozptylom tepla a mechanickými faktormi. Ako dodávateľ vypínacích solenoidových cievok máme odborné znalosti a skúsenosti, ktoré vám pomôžu vybrať správny priemer cievky pre vašu konkrétnu aplikáciu. Ak máte záujem dozvedieť sa viac o našich vypínacích solenoidových cievkach alebo potrebujete pomoc s vašou aplikáciou, neváhajte nás kontaktovať kvôli diskusii o obstarávaní.

Referencie

• Halliday, D., Resnick, R., & Walker, J. (2014). Základy fyziky. Wiley.
• Fitzgerald, AE, Kingsley, C., Jr., & Umans, SD (2003). Elektrické stroje. McGraw - Hill.
